点击图片查看原图
代加工真石漆乳胶漆水包砂代加工OEM水包水
（干燥时间会随环境温、湿度的不同而变化，另外重涂时间会因粒径的大小、厚度及花纹形状的不同而有差异） 流挂：在被涂墙面上或线角的凹槽处涂料产生流淌，使涂膜厚薄不匀，形成泪痕。 涂料流挂产生的原因 主要是（1）涂料施工粘度过低或施涂时蘸料过多；（2）喷涂时喷抢的孔径太大，喷涂压力大小不均，喷与施涂面距离不一致；（3）涂饰面凹凸不平在凹处积料太多，也容易产生流挂。（4）涂料的密度大，在涂料中含有密度大的颜料、填料。 对于流挂、流淌现象，应适当调整生产配方，颜、填料尽量采用细粉（如8目的），以减小其密度；涂料涂装时，严格控制施工涂层的厚度，不可过厚；控制好涂料的施工粘度，不同类别涂料，应按其要求的粘度施工；施工环境温度，应保持在1℃以上，相对湿度小于85 刷痕：在刷涂施工中，依靠涂料自身的表面长力不能油刷在施工中留下的痕迹。 涂料刷痕产生的原因涂料的施工粘度过高，流平性差；施工温度过高使稀释剂挥发过快；基材过于干燥，被涂物面对涂料的吸收能力过强，涂刷困难。这些因素都是造成涂装中刷痕的原因。 对于刷痕可采取如下措施，一是恰当地选用增稠流变剂来流平性；二是调整颜基比，增加基料用量，增加数量的多少根据刷痕的程度，通过试验确定；三是根据所用涂料特点，选用合适的刷子及辊筒；四是选用粘度低的涂料或乳液类封底料封底，然后再进行正常涂刷。对于已出现刷痕的处理可采用水砂纸轻轻打磨平整，并用湿布擦净，然后再进行正常涂刷。 咬底：面层涂料把底层涂料的涂膜、膨胀、咬起。 咬底产生的原因往往是在一般底层涂料上涂刷强溶剂的面层涂料，底面层涂料类型不一；底层涂料粘结强度太低，面层涂料粘结强度高，或底层涂料未干燥就涂刷面层涂料；也或涂刷面层涂料动作不，反复涂刷次数过多等原因都可能造成涂料咬底的现象。 对于咬底问题办法是采用底面层涂料配套使用，施涂时底层涂料干透后，再刷面层涂料。如已发生咬底现象，底涂层后干燥后，再进行涂饰施工。 浮色（发花）：含有多种颜料的复色涂料，在施工中，颜料分层离析，造成干膜和湿膜的颜色差异很大。 浮色（涂膜发花）的原因主要产生于复色涂料的涂装中。由于复色涂料掺有混合颜料，颜料的比重差异较大（如无机颜料的比重就比颜料大得多），生产中工艺处理不够，施工时又未搅拌均匀就涂刷，容易产生浮色现象。基层碱性过大，或施工现场附近有能与颜料起作用的、SO2等发生源也易使涂膜发花。

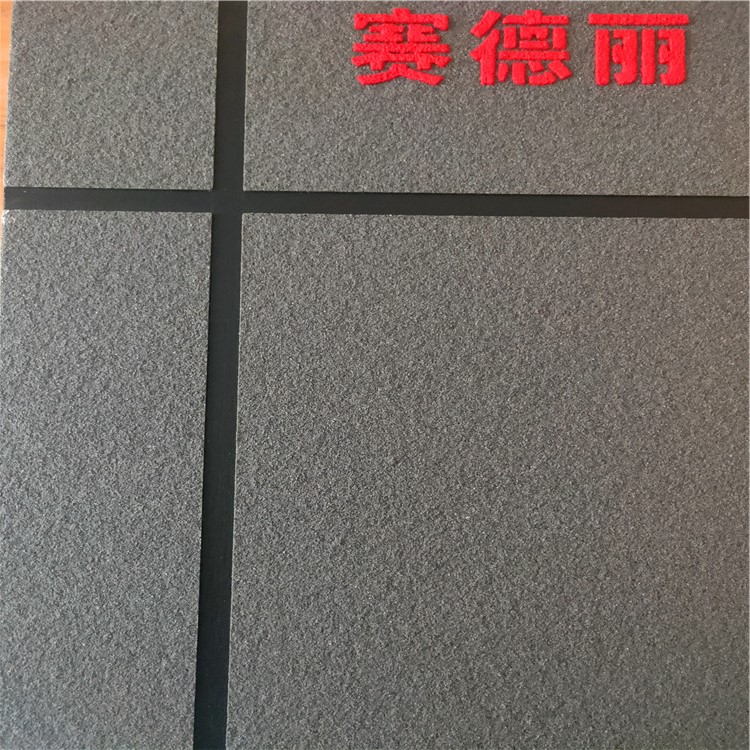

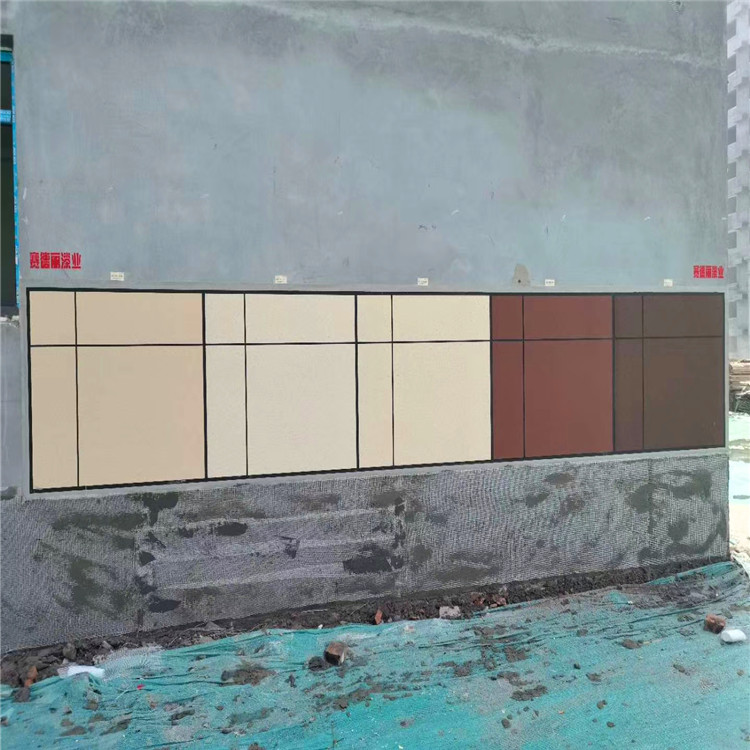

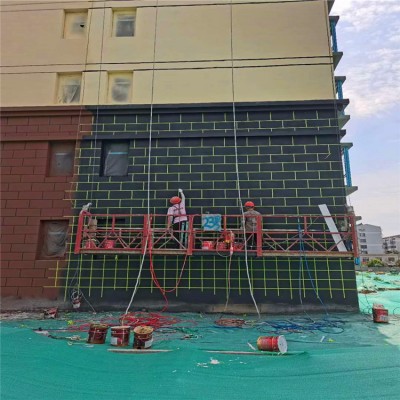

另外，在施工方面，传统的仿荔枝面花岗岩石材，是需要先喷真石漆，然后表面再喷水包水涂料，施工比较繁琐，质量和都难于控制； 而水包砂涂料，施工时造型层和花纹层成型，便捷，对于抢工期的项目，水包砂涂料的优势体现的会。 该产品采用硅丙乳液为基料，国外品牌色浆及助剂，其性能特点： 花型清晰、，赋予大理石材的感观； 耐久性好，户外使用达1年以上； 附着力强，不易剥落和起泡； ，施工性能好，不易流挂； 理论涂布率：1.5kg/m2。（根据实际样板颜色决定）
